叠片过滤器选型大全

4"银河系列全自动叠片过滤器 3"星式系列全自动叠片过滤器 3"并联系列全自动叠片过滤器
2"并联系列全自动叠片过滤器 2"单体独立型自动叠片过滤器 2"全自动气水反冲叠片过滤器
4"与6"超级手动叠片过滤器 3"与4"角式手动叠片过滤器 4"双单元手动叠片过滤器
2"与3"超级手动叠片过滤器 2"加大双出手动叠片过滤器 3"双单元手动叠片过滤器
1½"手动叠片过滤器 1"手动叠片过滤器 ¾"手动叠片过滤器
欲详细有关叠片过滤器应用及Spin Klin®过滤技术请点击这里，有关叠片过滤器叠片技术参数请点击这里。

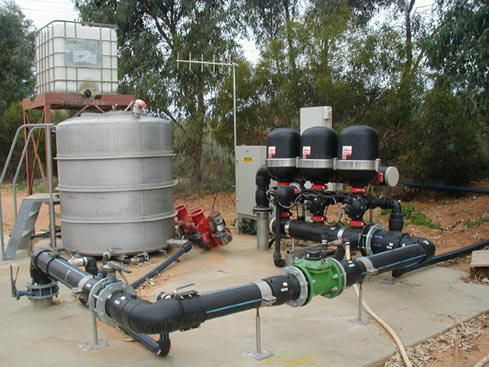

4"银河系列全自动叠片过滤器 - Spin Klin®过滤技术

叠片过滤器_4in_银河系系列

叠片过滤器_4in_银河系系列
接口尺寸: 8" - 12"进出口连接尺寸
过滤能力: 200-800m3/hr，及800m3/hr以上
工作方式: 模块化组合全自动叠片过滤系统
标准性能: 特殊性能:
微米级精确过滤，可靠性高。 自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
过滤器设计领先，拦污力强。 大流量过滤系统中最经济模式
长期工作，维护工作量少。 无须更换滤芯，反冲洗耗水量最少，节能环保。
操作简单，无须专用工具。 模块化组合，可轻松地进行系统扩充。
连续过滤，不受反洗影响。

4"银河系 列全自动叠片过滤 器技术参数

技术参数 3单元 4单元 5单元
最大工作压力: 10 bar 145 psi 10 bar 145 psi 10 bar 145 psi
最小反洗压力: 2.8 bar 38 psi 2.8 bar 38 psi 2.8 bar 38 psi
流量(40-140 mesh, 100-400µ): 270 m3/h 1188 gpm 380 m3/h 1672 gpm 500 m3/h 2200 gpm
流量(55µ): 150 m3/h 660 gpm 200 m3/h 880 gpm 250 m3/h 1100 gpm
流量(20µ): - - - - 125 m3/h 550 gpm
过滤面积: 13200 cm2 2040 in2 17600 cm2 2370 in2 22000 cm2 3410 in2
过滤体积: 19800 cm3 1208 in3 26400 cm3 1610 in3 33000 cm3 2010 in3
过滤器长度: 1450 mm 573/32" 1950 mm 7625/32" 2450 mm 9615/32"
过滤器高度: 1364 mm 5322/32" 1520 mm 5927/32" 1520 mm 5927/32"
过滤器宽度: 830 mm 3118/32" 923 mm 3611/32" 923 mm 3611/32"
重量(环氧表面处理）: 290 kg 640 lbs 370 kg 814 lbs 485 kg 1065 lbs
重量(不锈钢): 275 kg 605 lbs 355 kg 781 lbs 465 kg 1023 lbs
重量(Bermad阀们): 335 kg 737 lbs 435 kg 957 lbs 565 kg 1243 lbs

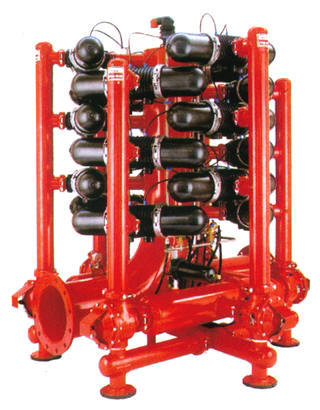

3"星式系列全自动叠片过滤器

叠片过滤器

叠片过滤器_3in
接口尺寸: 8" - 12"进出口连接尺寸
过滤能力: 200-650m3/hr
工作方式: 模块化组合全自动叠片过滤系统
标准性能: 特殊性能:
微米级精确过滤，可靠性高。 自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
过滤器设计领先，拦污力强。 大流量过滤系统中最经济模式
长期工作，维护工作量少。 无须更换滤芯，反冲洗耗水量最少，节能环保。
操作简单，无须专用工具。 模块化组合，可轻松地进行系统扩充。
连续过滤，不受反洗影响。

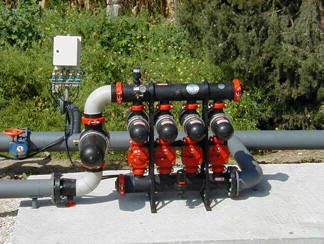

3"并联系列全自动叠片过滤器 - Spin Klin®过滤技术

叠片过滤器_3in_crystal disc filter

叠片过滤器
工作方式: 模块化组合全自动叠片过滤系统
工作能力: 90-200m3/hr
接口尺寸: 4"-10"进出口连接尺寸
标准性能: 特殊性能:
微米级精确过滤，可靠性高。 自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
过滤器设计领先，拦污力强。 无须更换滤芯，反冲洗耗水量最少，节能环保
长期工作，维护工作量少。 模块化组合，可轻松地进行系统扩充
操作简单，无须专用工具。 　
连续过滤，不受反洗影响。 　

3"并联系列全自动叠片过滤器技术参数

技术参数 3单元 4单元 5单元
最大工作压力: 10 bar 145 psi 10 bar 145 psi 10 bar 145 psi
最小反洗压力: 2.8 bar 38 psi 2.8 bar 38 psi 2.8 bar 38 psi
流量(40-140 mesh, 100-400µ): 90 m3/h 396 gpm 120 m3/h 528 gpm 150 m3/h 660 gpm
流量(55µ): 60 m3/h 264 gpm 80 m3/h 352 gpm 100 m3/h 440 gpm
流量(20µ): 30 m3/h 132 gpm 40 m3/h 176 gpm 50 m3/h 220 gpm
过滤面积: 5280 cm2 818 in2 7040 cm2 1091 in2 8800 cm2 1364 in2
过滤体积: 7920 cm3 483 in3 10560 cm3 644 in3 13200 cm3 805 in3
过滤器长度: 900 mm 3514/32" 1200 mm 478/32" 1500 mm 592/32"
过滤器高度: 1365 mm 5324/32" 1365 mm 5324/32" 1365 mm 5324/32"
过滤器宽度: 865 mm 342/32" 865 mm 342/32" 865 mm 342/32"
重量(环氧表面处理）: 160 kg 352 lbs 185 kg 407 lbs 223 kg 490 lbs
重量(不锈钢): 150 kg 330 lbs 170 kg 374 lbs 190 kg 418 lbs

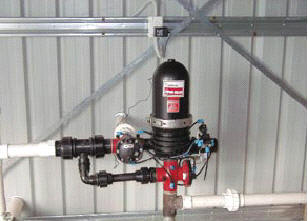

2"并联系列全自动叠片过滤器 - Spin Klin®过滤技术

叠片过滤器

叠片过滤器

 叠片过滤器_2in spin-klin
接口尺寸: 3"-6" 进出口连接尺寸
工作能力: 10-120 m3/hr
工作方式: 模块化组合全自动叠片过滤系统
　 　
标准性能: 特殊性能:
微米级精确过滤，可靠性高 自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
过滤器设计领先，拦污力强。 无须更换滤芯，反冲洗耗水量最少，节能环保
长期工作，维护工作量少。 模块化组合，可轻松地进行系统扩充。
操作简单，无须专用工具 　
连续过滤，不受反洗影响。 　

2" 并联系列全自动叠片过滤器技术参数

技术参数 3单元 4单元 5单元
最大工作压力: 10 bar 145 psi 10 bar 145 psi 10 bar 145 psi
最小反洗压力: 2.8 bar 38 psi 2.8 bar 38 psi 2.8 bar 38 psi
流量(40-140 mesh, 100-400µ): 40 m3/h 176 gpm 60 m3/h 264 gpm 80 m3/h 352 gpm
流量(55µ): 26 m3/h 114 gpm 40 m3/h 176 gpm 53 m3/h 233 gpm
流量(20µ): 15 m3/h 66 gpm 23 m3/h 101 gpm 32 m3/h 141 gpm
过滤面积: 1760 cm2 272 in2 2640 cm2 410 in2 3520 cm2 544 in2
过滤体积: 2640 cm3 160 in3 3960 cm3 240 in3 5290 cm3 323 in3
过滤器长度: 545 mm 2115/32" 845 mm 339/32" 1145 mm 453/32"
过滤器高度: 815 mm 323/32" 815 mm 323/32" 815 mm 323/32"
过滤器宽度: 720 mm 2811/32" 720 mm 2811/32" 720 mm 2811/32"
重量(环氧表面处理）: 79 kg 174 lbs 100 kg 220 lbs 121 kg 266 lbs
重量(不锈钢): 70 kg 154 lbs 90 kg 198 lbs 110 kg 242 lbs

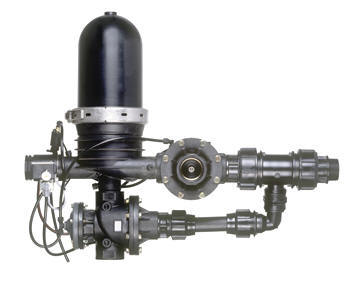

2"单体独立型全自动叠片过滤器 - Spin Klin®过滤技术

叠片过滤器_2in_compact

叠片过滤器_2in_compact
接口尺寸:2"进出口连接尺寸 　
工作能力:8-20m3/hr 　
工作方式:全自动叠片过滤器 　
　 　 　
标准性能: 　 特殊性能:
微米级精确过滤，可靠性高。 　 自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
过滤器设计领先，拦污力强。 　 紧凑性设计，经济实用。
长期工作，维护工作量少。 无须更换滤芯，反冲洗耗水量最少，节能环保
操作简单，无须专用工具。 　
连续过滤，不受反洗影响。

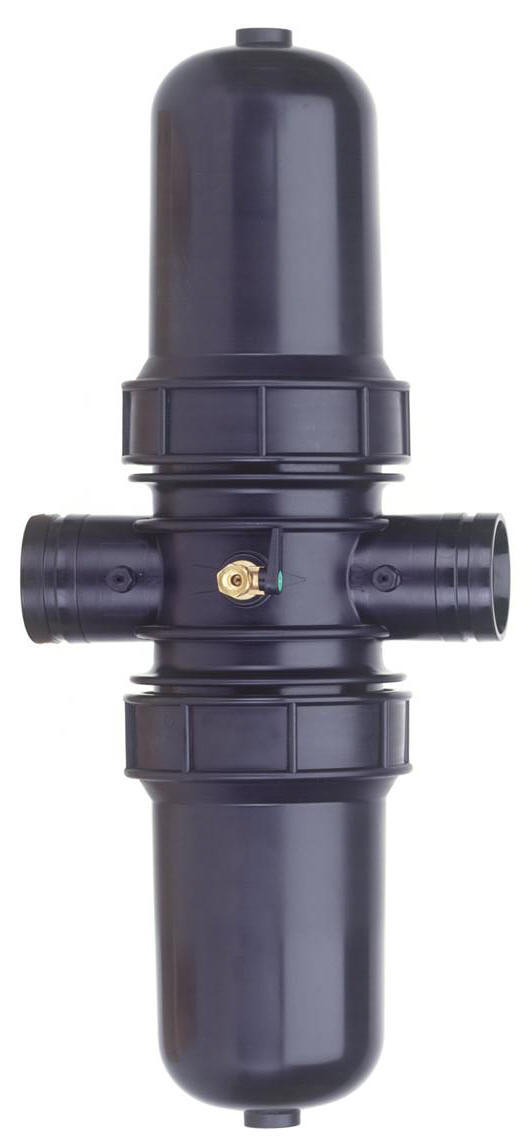

4"与6"超级叠片过滤器

接口尺寸: 4"或6"进出口连接尺寸

叠片过滤器_4in Super Leader
工作能力: 中到大流量过滤
工作方式: 手动清洗叠片过滤
产品性能:

叠片过滤器_6in Super Leader
设计强健完美，做工出类拔萃
超强耐腐蚀性，适应各种场合
超大过滤面积，过流能力
压差式叠片压紧结构
有七种过滤精度可选
结构坚固，经久耐用
含排污阀，清洗方便

是目前最大的手动叠片过滤器

4" & 6" 超级叠片过滤器技术参数

参数 4" 超级叠片过滤器 6" 超级叠片过滤器
最大工作压力: 10 bar 145 psi 10 bar 145 psi
流量: 100 m3/h 440 gpm 160 m3/h 704 gpm
过滤面积: 3704 cm2 574 in2 3704 cm2 574 in2
过滤体积: 3548 cm3 216 in3 3548 cm3 216 in3
过滤器长度: 1190 mm 47" 1190 mm 47"
过滤器宽度: 330 mm 13" 330 mm 13"
进出口间距离（新）: 445 mm 1717/32" 415 mm 1717/32"
进出口间距离(旧): 415 mm 1611/32" - -
重量(法兰): 24 kg 52.8 lbs 26 kg 57.2 lbs
重量(卡口): 22 kg 48.4 lbs - -
最高温度: 60o C 140o F 60o C 140o F
pH: 2-13(20o C) 2-13(68o F) 2-13(20o C) 2-13(68o F)

3"与4" 角式手动叠片过滤器

叠片过滤器_4in Angle       叠片过滤器_3in Angle
接口尺寸: 3"或4" 进出口连接尺寸
工作能力: 中到大流量过滤
工作方式: 手动清洗叠片过滤

3"与4" 角式手动叠片过滤器技术参数

参数 3" 角式过滤器 4" 角式过滤器
最大工作压力: 10 bar 145 psi 10 bar 145 psi
流量(40-140 mesh, 100-400µ): 50 m3/h 220 gpm 60 m3/h 264 gpm
流量(55µ): 35 m3/h 154 gpm 40 m3/h 176 gpm
流量(20µ): 18 m3/h 79 gpm 20 m3/h 88 gpm
过滤面积: 1852 cm2 287 in2 1852 cm2 287 in2
过滤体积: 1774 cm3 108 in3 1774 cm3 108 in3
过滤器长度: 631 mm 2427/32" 631 mm 2427/32"
过滤器宽度: 312 mm 123/32" 312 mm 123/32"
进出口间距离: A. 185 mm
B. 145 mm		 A. 712/32"
B. 522/32"		 A. 185 mm
B. 145		 A. 712/32"
B. 522/32"
重量(法兰): 14.1 kg 31 lbs 12.2 kg 26.8 lbs
重量(卡口): 9.9 kg 21.8 lbs 10.1 kg 22.2 lbs
最高温度: 70o C 158o F 70o C 158o F
pH: 5-11(68o F) 5-11(20o C) 5-11(68o F)
结构材料 增强聚酰胺

4"双单元手动叠片过滤器技术参数

参数 4" 双单元手动叠片过滤器

叠片过滤器_4in twin
最大工作压力: 8 bar 115 psi
流量(40-140 mesh, 100-400µ): 80 m3/h 350 gpm
流量(55µ): 53 m3/h 233 gpm
流量(20µ): 26 m3/h 114 gpm
过滤面积: 3704 cm2 574 in2
过滤体积: 3548 cm3 216 in3
过滤器长度: 1045 mm 415/32"
过滤器宽度: 505 mm 1928/32"
进出口间距离(法兰): 445 mm 1717/32"
进出口间距离(卡口，螺纹): 415 mm 1611/32"
重量(法兰): 22.7 kg 50 lbs
重量(卡口，螺纹): 20.8 kg 45.8 lbs

2" 手动叠片过滤器技术参数

参数 2"直线型 2"双出口型 2"加大型

最大工作压力:

12 bar

174 psi

12 bar

174 psi

10 bar

145 psi

流量(40-140 mesh, 100-400µ):

25 m3/h

110 gpm

25 m3/h

110 gpm

25 m3/h

110 gpm

流量(55µ):

16 m3/h

70 gpm

16 m3/h

70 gpm

16 m3/h

70 gpm

流量(20µ):

8 m3/h

35 gpm

8 m3/h

35 gpm

8 m3/h

35 gpm

过滤面积:

520 cm2

147 in2

950 cm2

147 in2

950 cm2

147 in2

过滤体积:

1225 cm3

75 in3

1225 cm3

75 in3

1225 cm3

75 in3

过滤器长度:

420 mm

1617/32"

465 mm

1318/10"

495 mm

1916/32"

过滤器宽度:

260 mm

108/32"

260 mm

108/32"

290 mm

1113/32"

进出口间距离

260 mm

107/32"

A. 130 mm
B. 76 mm

A. 54/32"
B. 231/32"

A. 145 mm
B. 85

A. 531/32"
B. 311/32"

重量(卡口):

5 kg

11 lbs

5 kg

11 lbs

6 kg

13.2 lbs

最高温度:

70o C

158o F

70o C

158o F

70o C

158o F

pH:

5-11(20o C)

5-11(68o F)

5-11(20o C)

5-11(68o F)

5-11(20o C)

5-11(68o F)

结构材料

 增强聚酰胺

2" & 3"超级叠片过滤器技术参数

技术参数

 2"超级过滤器 3"超级双单元过滤器

叠片过滤器_3in leader

最大工作压力:

10 bar

145 psi

10 bar

145 psi

流量(40-140 mesh, 100-400µ):

25 m3/h

110 gpm

45 m3/h

198 gpm

流量(55µ):

16 m3/h

70 gpm

27 m3/h

119 gpm

流量(20µ):

8 m3/h

35 gpm

13 m3/h

57 gpm

过滤面积:

950 cm2

147 in2

1900 cm2

294 in2

过滤体积:

1225 cm3

76 in3

2450 cm3

158 in3

过滤器长度:

460 mm

184/32"

226 mm

828/32"

过滤器宽度:

230 mm

92/32"

742 mm

297/32"

进出口间距离:

A.115 mm
B.75 mm

A.417/32"
B.2110/32"

A.320mm

A.1219/32"

重量(法兰):

-

-

6.3 kg

14 lbs

重量(卡口):

3.2 kg

7 lbs

10 kg

22 lbs

最高温度:

60o C

140o F

60o C

140o F

pH:

2-13(20o C)

2-13(68o F)

2-13(20o C)

2-13(68o F)

结构材料:

 增强聚酰胺

3" 双单元手动叠片过滤器技术参数

技术参数

 3" 双单元手动叠片过滤器

叠片过滤器_3in twin

最大工作压力:

10 bar

145 psi

流量(40-140 mesh, 100-400µ):

49 m3/h

176 gpm

流量(55µ):

27 m3/h

119 gpm

流量(20µ):

13 m3/h

57 gpm

过滤面积:

1900 cm2

294 in2

过滤体积:

2450 cm3

158 in3

过滤器长度:

320 mm

1219/32"

过滤器宽度:

865 mm

342/32"

进出口间距离:

320 mm

1219/32"

重量(法兰):

13.95 kg

30.7 lbs

重量(卡口):

9.85 kg

21.7 lbs

最高温度:

70o C

158o F

pH:

5-11(20o C)

5-11(68o F)

结构材料

增强聚酰胺

1½"手动叠片过滤器技术参数

技术参数

1½"过滤器

1½"加大过滤器

叠片过滤器_1.5in super

最大工作压力:

10 bar

145 psi

10 bar

145 psi

流量(40-140 mesh, 100-400µ):

8 m3/h

36 gpm

12 m3/h

56 gpm

流量(55µ):

5 m3/h

22 gpm

7 m3/h

31 gpm

过滤面积:

316 cm2

49 in2

500 cm2

78 in2

过滤体积:

440 cm3

27 in3

625 cm3

36 in3

过滤器长度:

270 mm

1020/32"

370 mm

1418/32"

过滤器宽度:

200 mm

728/32"

200 mm

728/32"

进出口间距离:

200 mm

728/32"

200 mm

728/32"

重量:

1.1 kg

2.4 lbs

1.5 kg

3.3 lbs

1"手动叠片过滤器技术参数

技术参数

 1"过滤器 1"加大过滤器

叠片过滤器_1in short

最大工作压力:

10 bar

145 psi

10 bar

145 psi

流量(40-140 mesh, 100-400µ):

6 m3/h

26 gpm

8 m3/h

36 gpm

流量(55µ):

4 m3/h

18 gpm

6 m3/h

26 gpm

过滤面积:

316 cm2

49 in2

500 cm2

78 in2

过滤体积:

440 cm3

27 in3

625 cm3

36 in3

过滤器长度:

237 mm

911/32"

340 mm

1313/32"

过滤器宽度:

158 mm

67/32"

158 mm

67/32"

进出口间距离:

158 mm

67/32"

158 mm

67/32"

重量:

1 kg

2.2 lbs

1.4 kg

3.1 lbs

¾"手动叠片过滤器技术参数

技术参数

 ¾"过滤器 ¾" 过滤器(有排污口) 叠片过滤器_3/4in

最大工作压力:

10 bar

145 psi

10 bar

145 psi

流量:

4 m3/h

18 gpm

4 m3/h

18 gpm

过滤面积:

160 cm2

25 in2

160 cm2

25 in2

过滤体积:

95 cm3

5.8 in3

95 cm3

5.8 in3

过滤器长度:

145 mm

522/32"

195 mm

722/32"

过滤器宽度:

190 mm

715/32"

195 mm

722/32"

进出口间距离:

155 mm

63/32"

155 mm

63/32"

重量:

300 g

0.66 lbs

385 g

0.85 lbs
